MISIR CİPS ÜRETİM HATTI LC203

MISIR CİPS ÜRETİM HATTI LC203.

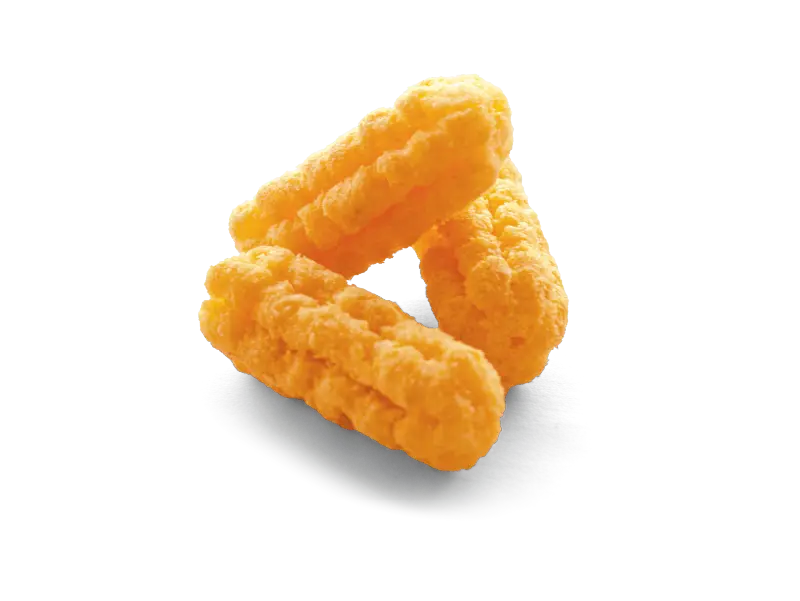

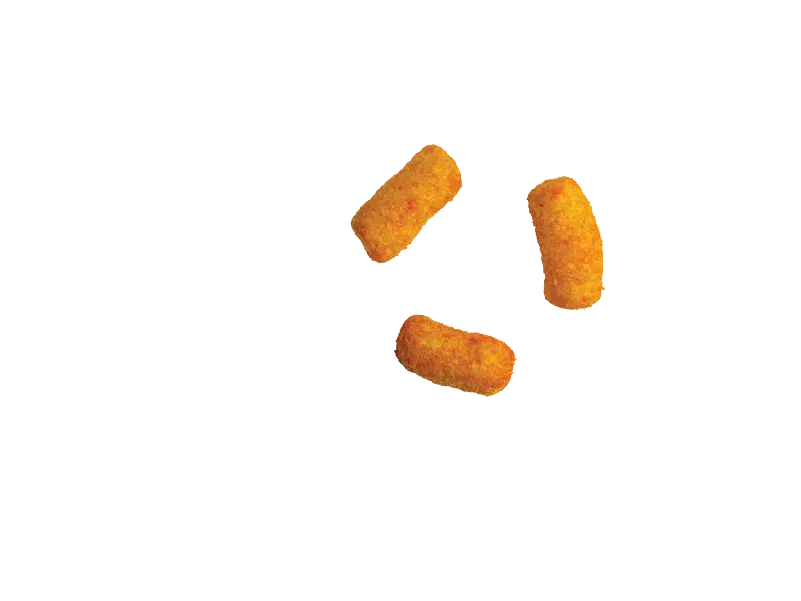

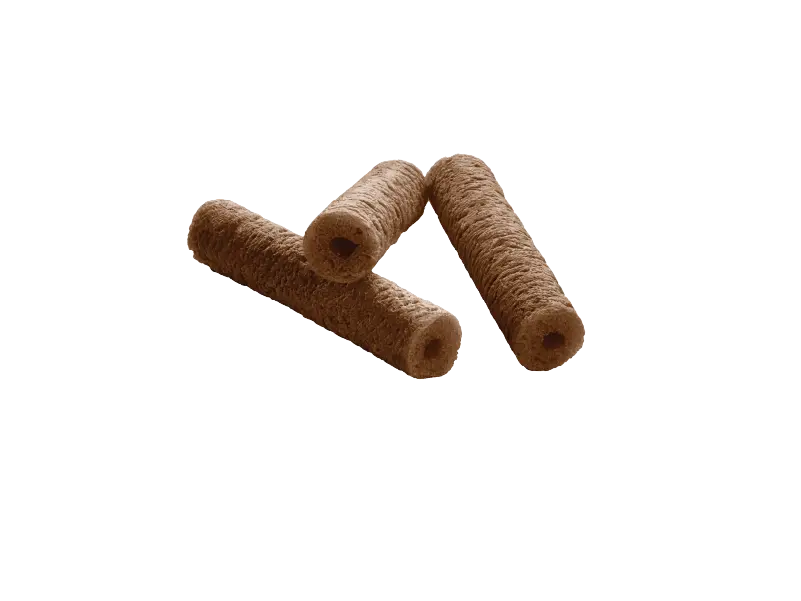

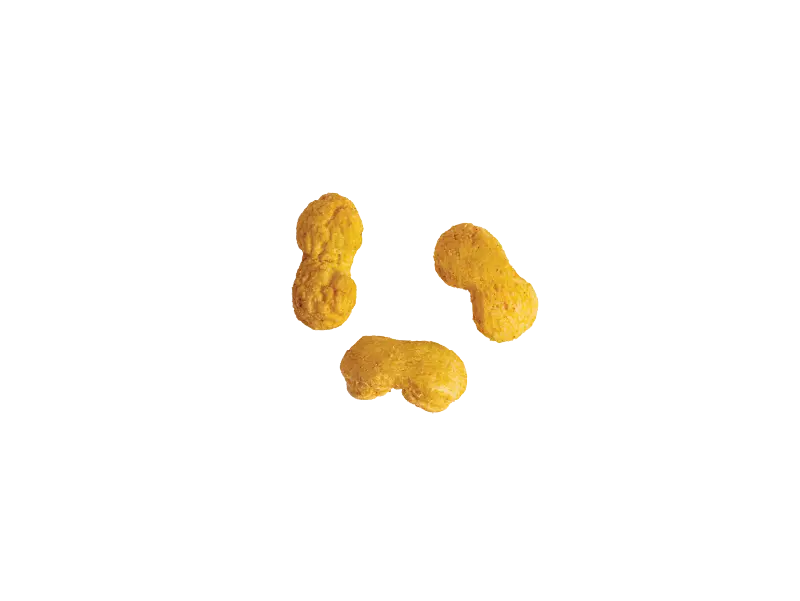

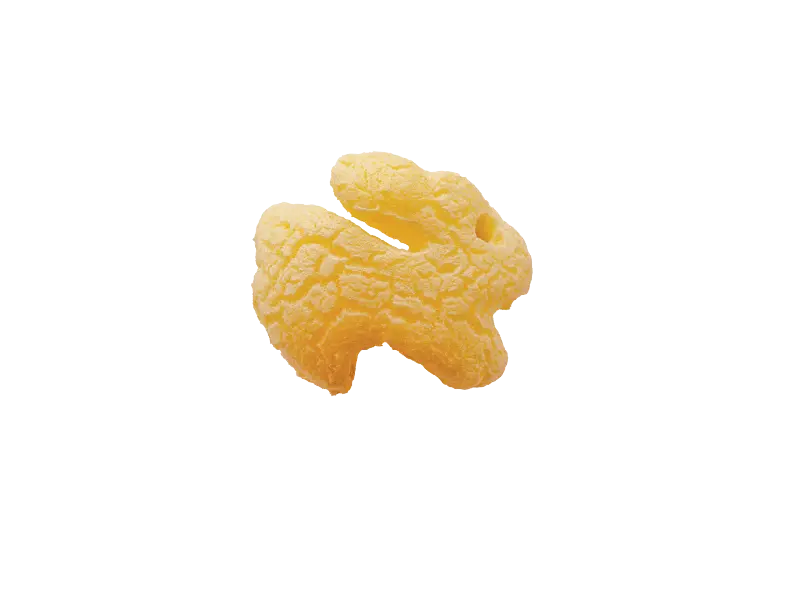

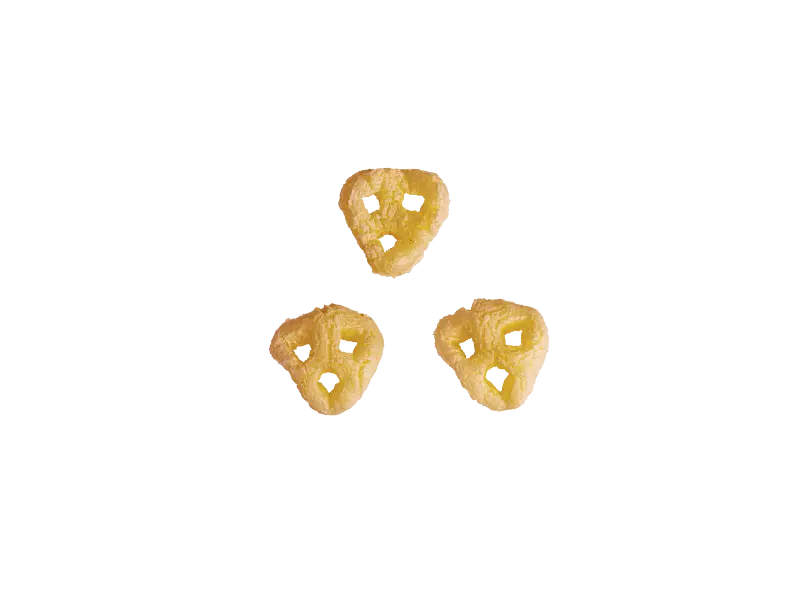

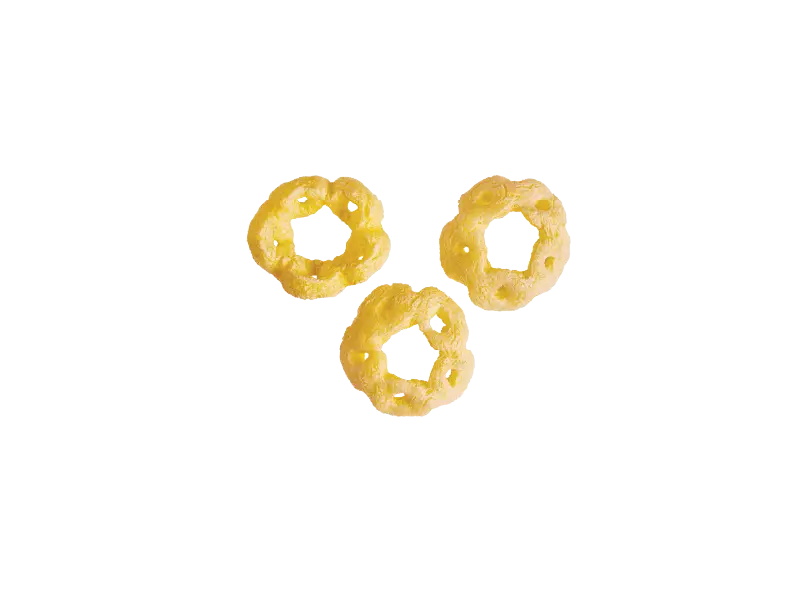

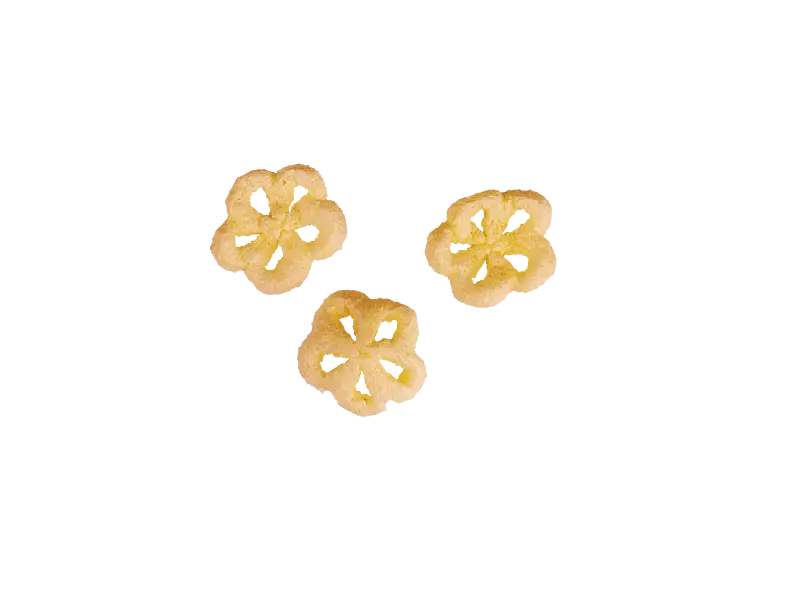

Ürünün en yüksek kalitesini elde etmek için kurutma ve kavurma fırını (3 kat) ile donatılmıştır, 200 Kg/saat kapasiteye kadar 40’tan fazla mısır cipsi üretin.
Daha sonra üretim kapasitesini artırma olanağı olan orta ölçekli projeler için en uygun seçenek

LC203 Mısır Cipsi Üretim Hattı aşağıdaki parçalardan oluşur:

1. EKSTRUDER.
2. MISIR NEMLENDİRME KARIŞTIRICISI.
3. SARMAL BESLEYİCİ.
4. KONVEYÖR.
5. 3 GEÇİŞLİ KURUTMA FIRINI.
6. BAHARATLAMA TAMBURU.
7. YAĞ VE AROMA KARIŞTIRMA SETİ.
8. AROMA POMPASI.
9. MISIR KOÇANI KESİCİ (OPSİYONEL) .
10. ÇUBUK KESİCİ (OPSİYONEL).

Hattın teknik özellikleri:

1 – EKSTRUDER :

İşlev: İstenilen şekle bağlı olarak taneyi üflemek ve şekillendirmek.

Model: AMERİKAN EKSTRÜZYONU

Üretim kapasitesi / 175 / ila / 200 / kg/saat

Yapı termal olarak kaplanmış demirden yapılmıştır ve 2 mm kalınlığında (Paslanmaz Çelik) levhalarla kaplanmıştır • (Rulmanlar) SKF-İSVEÇ şirketinden)

(İnhibitör) (SKF-İSVEÇ şirketinden)

(Motor) NERIMOTORI-İTALYA veya GAMAK-TÜRKİYE şirketinden)

(İnvertör) (LS-S KOREA şirketinden) ana motorun hızını kontrol etmek için

(Paslanmaz Çelik 304) malzemeden yapılmış malzeme tankı ile sağlanır Seviye kontrol sensörleri ile

Malzeme basınç helezonu beslemek için ana helezon ile donatılmıştır (LS-S KOREA) şirketinden kontrollü invertör

Tüm ekstruderler (LS-S KOREA) şirketinden 3 (invertör) tarafından elektronik olarak kontrol edilir

Bir yonga parçasının uzunluğu elektronik olarak değişken bir hızlı bıçak (Invertor) (LS-S KOREA) firmasından.

Tüm ekstruder işlemleri, kolay hareket için tekerleklere sahip

(Paslanmaz Çelik) özel sıcak havalandırma sistemine sahip ana kontrol paneli tarafından kontrol edilir

(Kore – inverter LS) markalı talaş uzunluğunu kontrol etmek için çok hızlı kesici

(AUTONICS-S KOREA) firmasından hassas bir sıcaklık saati ile sıcaklığı kontrol eden bir Türk ısıtıcısı ile donatılmıştır

Helix besleyiciler en iyi metallerden yapılır ve en son termal fırınlarda (vakum fırın teknolojisi) işlenir.

Ekstruder, su soğutma mekanizması (kapalı devre) Amerikan Ekstrüzyon İTALYAN Modeli ile donatılmıştır

Soğutma havası seti İTALYAN MODEL ile donatılmıştır.

hava delikleri ve filtrelerle donatılmış ayrı kontrol paneli Fransız (SCHNEIDER) marka ve (Kore -LS- marka) elektronik ve elektrik korumalıdır.

Kontrol paneli, toz girmesini önlemek için sıkıca izole edilmiştir.

Kontrol paneli, cips hattının mekanizmasını tam olarak kontrol etmek için talep üzerine üç dilde 12 inç renkli dokunmatik ekran (LS) ile donatılmıştır.

Kontrol paneliyle birlikte ayrıntılı bir güç şeması verilmiştir

2 – MISIR NEMLENDİRME KARIŞTIRICISI:

İşlev: mısırları karıştırma ve nemlendirme Mikser

kapasite: 300 kg

Yapıldığı yer: (Paslanmaz Çelik 304)

(Motor): (GAMAK-TÜRKİYE) şirketinden 4 HP

Aşağıdakilerle donatılmıştır:

Seviye göstergeli mısır nemini kontrol etmek için su tankı.

Standart tahliye yuvası.

Mısırın içinde metal kirleri bulunursa bunları çıkarmak için manyetik mekanizma.

Güvenlik ve emniyet için mekanik sistemler.

Temizlik ve bakım sırasında çalışmayı durduran güvenlik ve emniyet elektrikli ekipmanı.

3 – SPİRAL BESLEYİCİ:

İşlev: malzemeyi mikserden ekstrüdere taşıma.
75 / kg kapasiteli tanktan oluşmaktadır.
(Paslanmaz Çelik 304) /2/ kalınlığında yapılmıştır.
(Motor) : (GAMAK-TÜRKİYE (.
Toplam kapasite /0,75/ kw /380/ V /50 – 60 / Hz.

(Şanzıman) : (VARVEL – İTALYA).

Aşağıdakilerle donatılmıştır:

Altta bir temizleme yuvası.

Otomatik koruma sistemi.

metal kirleri gidermek için manyetik mekanizma.

4 – KONVEYÖR :

İşlev: Malzemeyi Ekstruder’dan fırına aktarmak

(Paslanmaz Çelik 304) 2 kalınlığında yapılmıştır

(Motor) : (GAMAK- TÜRKİYE)

5 – 3 GEÇİŞLİ KURUTMA FIRINI:

Fonksiyon: Cips tanelerini tamamen kavurma ve kurutma – Amerikan sıcak hava sistemi – Amerikan Ekstrüzyon

Üç seviyeli zemin sistemi (kavurma ve ızgara) olarak tasarlanmıştır, bazı Cips mısırları ekstrüderden geçerken yüksek ıslaklığa ihtiyaç duyar, bu da kurutma ve kavurma için yüksek kaliteli Fırın gerektirir

Üretim kapasitesi (200) ila / 500 / kg’dır

İsteğe göre dizel veya doğal gaz LPG ile çalışır.

(Motor): (GAMAK-TÜRKİYE) şirketinden

(Şanzıman): (VARVEL-İTALYA) şirketinden

(Elektrik Parçaları) : (SCHNEIDER-FRANSA) (LS-S KORE)

(Brülör): (ECOFLAM – İTALYA)

Fırın uzunluğu / 5 / m.

Fırın genişliği / 1.5 / m.

Talaş parçalarını taşıyan konveyör hattının genişliği / 1 / m’dir.

Fırın, her taraftan / 12 / cm kalınlığında bir cam elyaf tabakasıyla tamamen yalıtılmıştır.

Aşağıdakilerle donatılmıştır:

Talaş parçalarını taşıyan ağ için otomatik temizleme mekanizması.

(LS – KORE) (inverter) talaş parçalarını taşıyan ağın hızını kontrol etmek için

Otomatik ısıtma ve programlanabilir termometreler /-2 /termometreler.

Bakım için sökülüp takılabilen dahili ısıtma odası.

( Paslanmaz Çelik 304 ) ve / 800 / dereceye kadar sıcaklıklara dayanacak şekilde tasarlanmış çelikten yapılmıştır.

Yanlardan dönen mekanizma ile üstten ve alttan hava dağıtım mekanizması.

/ 3 / hp motorlu sıcak hava pompası fanı – mükemmel İtalyan veya Türk sanayi.

/ 3 / hp motorlu emiş ve hava sirkülasyon fanı – Mükemmel İtalyan veya Türk sanayi.

• Kolay şarj ve temizlik için sökülüp takılabilen ayrı kontrol paneli

• Sıcak hava pompası fanlarının dönüşü Kore LS invertörü tarafından kontrol edilir ve sirküle edilir

6 – SEZONLAMA TAMBURU:

İşlev: cips tanelerini aroma ve yağla karıştırma

Uzunluk: / 3 /m

dış çap / 85 /cm.

(Paslanmaz çelik 304)

(Motor) : GAMAK-TÜRKİYE firmasından)
(Şanzıman) : VARVEL-İTALYA firmasından

Sezgileme hızı elektronik olarak bir invertör / 1.5 / kW – LS marka tarafından kontrol edilir.

Terazinin işlemi, aromanın birikmesini ve aglomerasyonunu önleyecek şekilde tasarlanmıştır

İçeriden geçen cipslerin süresini kontrol etmek için eğimi otomatik olarak kalibre edebilir.

Aşağıdakilerle donatılmıştır:

Aroma spreyi ile donatılmıştır – kalibre edilebilen gelişmiş bir Amerikan modeli.

Malzemenin çıkış tarafında krom kapak; kolay temizlik için açılıp kapatılabilir.

Malzemenin çıkış tarafında krom kapak; kolay temizlik için açılıp kapatılabilir.

7 – YAĞ VE AROMA KARIŞTIRMA SETİ :

İşlev: Yağ ve aromayı karıştırmak ve pompa ile püskürtmek

Her bir mikserin kapasitesi /200/ kg’dır.

(Paslanmaz Çelik 304)’ten yapılmıştır :

( Motor ) : (GAMAK-TÜRKİYE)

(Şanzıman) : (VARVEL-İTALYA)

Şekil: Kolay temizlik için içbükey silindirik tank

Aşağıdakilerle donatılmıştır:

Dolaylı ısıtma için çift cidarlı.

Blenderlarda sıcak su sıcaklığını kontrol etmek için ısı saati.

Mikserler, (Paslanmaz Çelik 304) malzemeden yapılmış sağlam bir tabana monte edilmiştir. İçerisinde sıcak su seviyesi göstergesi bulunur.

Kolay hareket ve temizlik için tekerleklerle donatılmıştır.

Yağ mikseri tabanı, kolay temizlik için içbükey formda tasarlanmıştır.

8 – LEZZET POMPASI :

İşlev: Mikserlerden yağı ve aromayı emmek ve aroma makinesine pompalamak

AMERİKAN MODELİ:
Yapıldığı malzeme: (Paslanmaz Çelik 304)
(Dişli Kutusu) : (VARVEL-İTALYA)

Aşağıdakilerle donatılmıştır:

(Entegre Dişli Kutusu Motoru) sağlam Avrupa alüminyumundan yapılmış bir pompa ile bağlanmıştır.

Bağlantı, kolay bakım ve temizlik için kuplaj kauçuğu ile yapılır.

Silikon gıda hortumu – İspanya’da üretilmiştir.

Aroma veya tat miktarı, kontrol paneli ve invertör tarafından elektronik olarak kontrol edilir (LS – KORE)

Tekerlekler ve Taşıyıcı platform (Paslanmaz Çelik 304) malzemeden yapılmıştır.

9 – MISIR KOÇAN KESİCİ (OPSİYONEL) :

Malzemesi: (Paslanmaz Çelik 304)

Motor: Türk menşeili üç motorla donatılmıştır

Üretim kapasitesi: 160 kg/saat

Dilimleyici şunlarla donatılmıştır:

Şirketin (SCHNEIDER-FRANCE) tüm gerekli korumaları ve kesicileri içeren bir elektrik kontrol paneliyle donatılmıştır

Kolay hareket için tekerleklerle donatılmıştır.

10 – ÇUBUK KESİCİ (OPSİYONEL) :

özellikler
Model	LC203
Üretim Türü	Mısır Cipsi
Üretim Kapasitesi	200 kg/saat
Aşamalar	9 aşama
Motorlar	13 motor
Güç Gereksinimi	69 KW
Elektrik	380v, 50 Hz
PERSONEL	6 Kişi
ALAN	75 M2

boyutları
Uzunluk	16,5 m
Genişlik	4,5 m
Yükseklik	3,4 m

Kalite ve Sertifikalar
Uluslararası kalite sertifikası	ISO 9001, ISO14001, ISO 18001
CE sertifikası	2006/42/EC 2014/35/EU
Uluslararası standartlara uygunluk sertifikaları	BUREAU VERITAS - SGS
